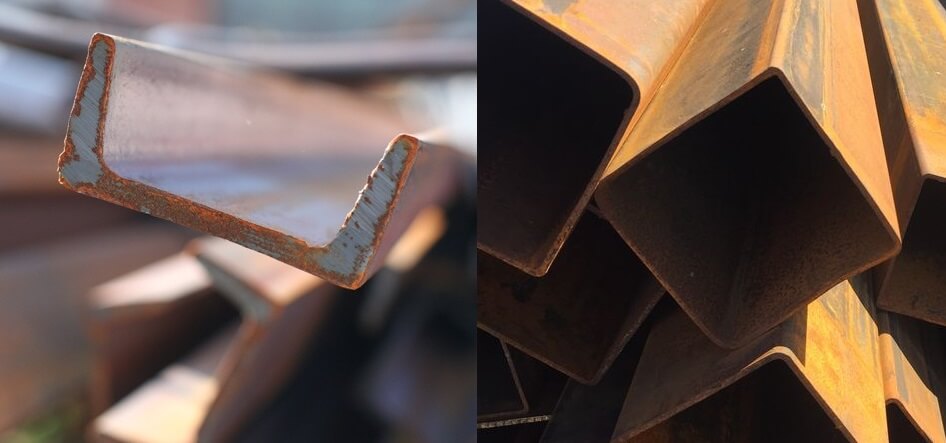

Під час проєктування металевого каркаса часто виникає питання: що обрати — гнутий швелер чи профільну трубу? Обидва види металопрокату широко застосовуються в будівництві, виробництві, машинобудуванні та під час виготовлення різноманітних металоконструкцій. Водночас універсальної відповіді на питання, який профіль кращий, немає. Кожен варіант розрахований на певні умови експлуатації.
Щоб зробити правильний вибір, необхідно враховувати не лише розміри та товщину металу, а й характер навантаження, напрямок вигину, стійкість конструкції, масу погонного метра та особливості монтажу. Розглянемо, чим відрізняються гнутий швелер і профільна труба та в яких випадках кожен із них є більш практичним рішенням.
Гнутий швелер — це сталевий профіль із П-подібним перерізом, який отримують методом холодного згинання металевої смуги або листової заготовки. На відміну від гарячекатаного швелера, він зазвичай має рівномірну товщину стінки та полиць, а зовнішні кути мають заокруглену форму.
Сортамент гнутих рівнополичних швелерів регламентується ДСТУ 8278-83. Також випускаються нерівнополичні варіанти, характеристики яких визначаються ДСТУ 8281-80. Профіль може виготовлятися з вуглецевої або низьколегованої сталі, а конкретний матеріал підбирається з урахуванням вимог майбутньої конструкції.
Головна особливість такого профілю — поєднання відносно невеликої маси та достатньої жорсткості. Завдяки П-подібній геометрії метал ефективно працює під навантаженнями, спрямованими в певній площині. Тому гнутий швелер затребуваний під час виготовлення каркасів, стійок, перемичок, напрямних, елементів покрівельних конструкцій та інших виробів.

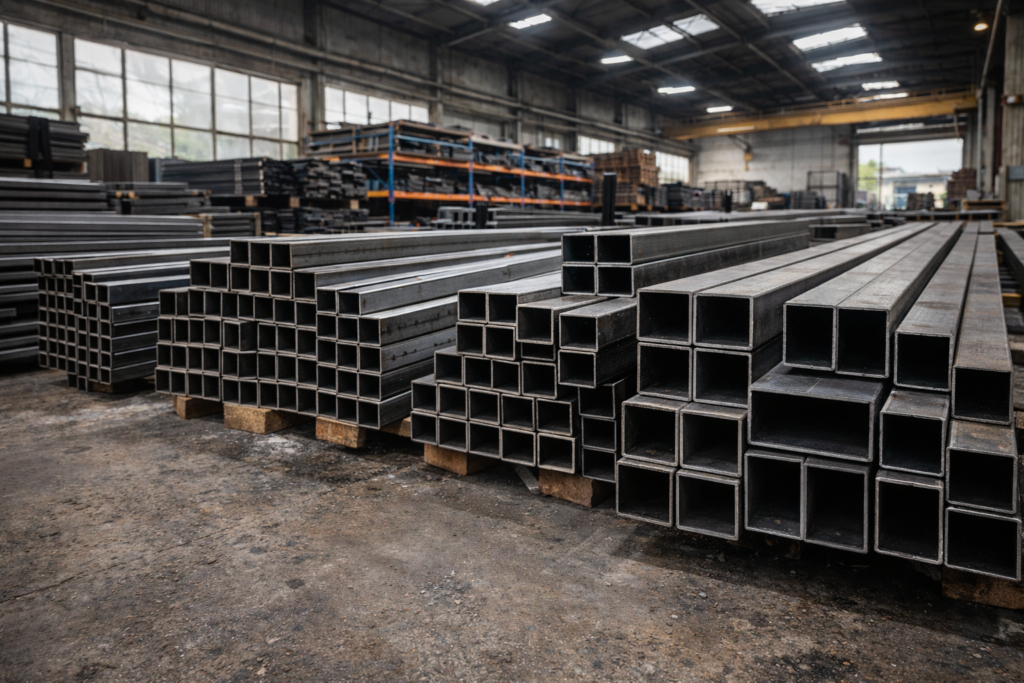

Профільна труба відрізняється замкненим перерізом. Вона може бути квадратною або прямокутною, а всередині залишається порожній простір. Завдяки такій конструкції матеріал розташований по всьому периметру профілю, що забезпечує хорошу жорсткість одразу в кількох напрямках.
Профільні труби застосовують для виготовлення каркасів будівель і навісів, огорож, воріт, сходів, меблів, опор та різних допоміжних металоконструкцій. Вони особливо зручні там, де важливі акуратний зовнішній вигляд, простота зварювання та можливість сприймати навантаження з різних боків.
Ще одна перевага труби — висока стійкість до кручення. Замкнений переріз краще чинить опір скручуванню, ніж відкритий П-подібний профіль. Тому для конструкцій зі складним характером навантаження профільна труба нерідко виявляється більш зручним варіантом.
Порівнювати два профілі виключно за принципом «який міцніший» неправильно. Міцність залежить від конкретного перерізу, товщини стінки, марки сталі, довжини елемента, способу кріплення та напрямку навантаження.
Для оцінки роботи профілю під час згинання використовують момент інерції та момент опору перерізу. Чим вищі ці показники відносно певної осі, тим краще елемент чинить опір деформації під час відповідного виду навантаження.
Гнутий швелер має відкриту форму, тому його характеристики за різними осями можуть суттєво відрізнятися. За навантаження в площині стінки він здатний ефективно працювати як балковий елемент. Але під впливом бічних сил або кручення відкритий переріз має певні обмеження.
У профільної труби характеристики зазвичай більш збалансовані щодо двох основних осей. Замкнена геометрія також підвищує опір крученню. Саме тому трубу часто обирають для просторових каркасів, стійок і конструкцій, де напрямок навантаження може змінюватися.
Таким чином, не можна стверджувати, що профільна труба завжди міцніша за гнутий швелер або навпаки. Правильніше порівнювати конкретні типорозміри та розраховувати їхню роботу в заданих умовах.
Один із важливих критеріїв вибору — маса конструкції. Гнутий швелер може бути цікавим там, де потрібно отримати необхідну жорсткість без суттєвого збільшення ваги. Технологія виробництва дає змогу випускати профілі з відносно невеликою товщиною металу.
Профільна труба також може бути досить легкою, особливо якщо йдеться про тонкостінні вироби. Водночас замкнений переріз забезпечує хорошу просторову жорсткість. Тому під час проєктування важливо порівнювати не просто масу одного метра, а співвідношення ваги та необхідних характеристик.
Іноді легший профіль виявляється вигіднішим, але лише за умови, що він здатний витримувати розрахункові навантаження без надмірного прогину або втрати стійкості. Економія на металі не повинна ставати причиною зниження надійності конструкції.
Гнутий швелер раціонально застосовувати в конструкціях, де навантаження має переважно певний напрямок. Він добре підходить для виготовлення балок, напрямних, стійок, рам, прогонів та інших елементів металокаркаса.
П-подібна форма також може полегшувати кріплення окремих деталей. До полиць зручно приварювати або прикручувати додаткові елементи, використовувати профіль як основу для монтажу обшивки, кріплення або інших компонентів.
Ще один плюс — можливість підбирати рівнополичний або нерівнополичний швелер залежно від конструкції. Це дає змогу оптимізувати розташування металу та не використовувати матеріал із надлишковими характеристиками там, де вони не потрібні.
Водночас для відповідальних несучих елементів необхідно враховувати місцеву стійкість тонких стінок і полиць. Особливо це важливо під час використання легких холодногнутих профілів, які не можна автоматично прирівнювати за несучою здатністю до гарячекатаного швелера.
Профільна труба особливо зручна для просторових конструкцій. Її часто використовують під час будівництва навісів, альтанок, теплиць, огорож, сходів, воріт і різноманітних каркасних споруд.
Замкнений переріз добре виглядає візуально та не потребує додаткової обробки відкритих торців. За необхідності торці можна закрити заглушками або приварити до них інші елементи.
Труба також зручна для зварних конструкцій. Чітка геометрія дає змогу збирати акуратні прямокутні рами та просторові каркаси. Водночас вибір розмірів має виконуватися не лише за зовнішнім виглядом. Для несучих елементів важливо враховувати товщину стінки та розрахункове навантаження.
Перед тим як купити гнутий швелер або профільну трубу, варто визначити кілька ключових параметрів.
Перше — призначення конструкції. Для легкого каркаса та несучої балки вимоги будуть зовсім різними. Друге — напрямок і характер навантаження: постійне, змінне, бічне, ударне або комбіноване. Третє — довжина прольоту та спосіб закріплення елемента.
Також слід враховувати умови експлуатації. Якщо метал постійно контактуватиме з вологою, агресивним середовищем або перебуватиме просто неба, необхідно заздалегідь продумати захист від корозії. Для зварних конструкцій важливі марка сталі та технологія з’єднання.
Не менш важливими є точність розмірів і якість поверхні. Навіть хороший профіль не зможе забезпечити очікувані характеристики, якщо під час виготовлення або монтажу порушено геометрію конструкції.
Гнутий швелер і профільна труба не є прямими конкурентами в усіх завданнях. Кожен матеріал має власну сферу раціонального застосування.
Швелер варто розглядати, коли необхідний ефективний елемент для роботи на згин у певній площині, зручне кріплення додаткових деталей і можливість отримати жорстку конструкцію за помірної маси.
Профільна труба буде кращою, якщо потрібні просторова жорсткість, опір крученню, акуратний зовнішній вигляд і універсальність під час складання каркаса.
Головне правило – обирати профіль не за принципом «більше металу означає міцніше», а на основі розрахункових характеристик. Один і той самий типорозмір може чудово працювати в одній конструкції та виявитися непридатним в іншій.
Грамотне порівняння гнутого швелера та профільної труби починається з аналізу навантаження, а вже після цього підбираються розміри, товщина стінки та марка сталі. Такий підхід дає змогу отримати надійну конструкцію, уникнути зайвої витрати металу та водночас не переплачувати за характеристики, які в конкретному завданні не потрібні.
Якщо йдеться про відповідальний металокаркас, остаточний вибір бажано підтверджувати розрахунком. Саме розрахунок, а не лише зовнішній вигляд профілю або його маса, показує, наскільки конкретний гнутий швелер чи профільна труба підходить для передбачених умов експлуатації.
