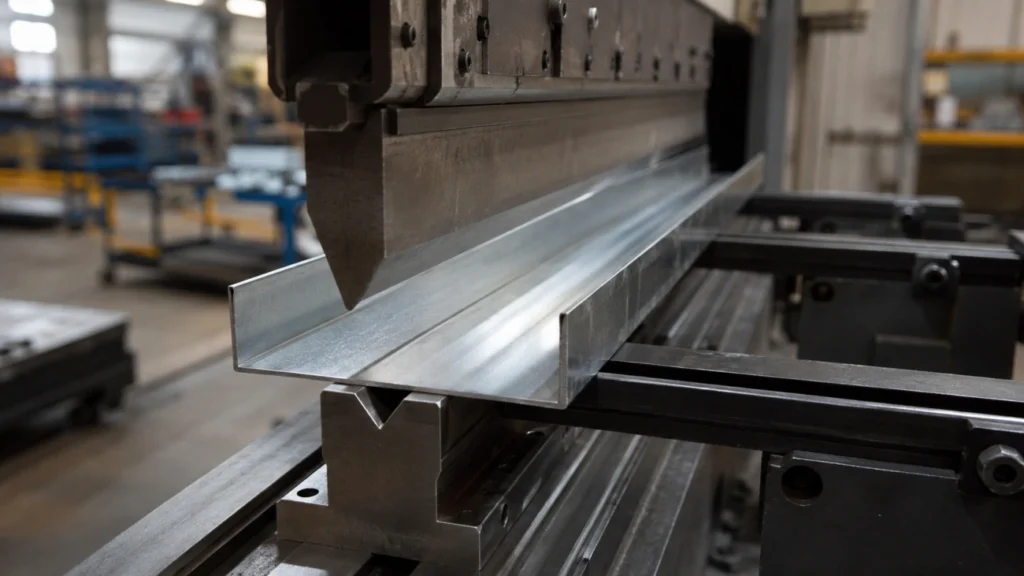

Гнутий швелер часто обирають як практичний і порівняно легкий металевий профіль. Його використовують у будівництві, машинобудуванні, виробництві каркасів, для виготовлення стійок, рам, напрямних і різноманітних допоміжних конструкцій. Профіль отримують методом холодного або гарячого гнуття рулонної сталі на профілезгинальних верстатах. Для рівнополичкових гнутих швелерів передбачено окремий сортамент, встановлений ДСТУ 8278-83.
Водночас гнутий швелер не є універсальною заміною гарячекатаному профілю. У деяких конструкціях його застосування може виявитися недоцільним або потребувати додаткового розрахунку. Особливо важливо враховувати це там, де на металевий елемент припадає значне навантаження.
Головна відмінність полягає не лише у способі виготовлення. У цих профілів може відрізнятися геометрія перерізу, товщина стінки та полиць, радіуси заокруглень, маса і розрахункові характеристики.
Гнуті швелери виробляють із листової рулонної сталі, а їхні параметри залежать від використовуваної заготовки та технології профілювання. ДСТУ 8278-83 встановлює розміри, площу поперечного перерізу, довідкові значення моменту інерції, моменту опору та інші характеристики для відповідного сортаменту.
Тому обирати профіль лише за його зовнішнім виглядом або висотою стінки неправильно. Два швелери однакової висоти можуть мати зовсім різні характеристики й по-різному поводитися під навантаженням.
Одна з основних ситуацій, коли гнутий швелер може не підійти, — робота як сильно навантаженого несучого елемента.
Наприклад, йдеться про балки перекриттів, елементи важких рам, опори обладнання або конструкції, на які постійно впливають значні вертикальні та горизонтальні навантаження. У таких випадках недостатньо знати розміри профілю. Необхідно враховувати його момент опору, момент інерції, довжину прольоту, спосіб обпирання, характер навантаження та марку сталі.
Якщо профіль обрано без розрахунку, існує ризик отримати надмірний прогин або втрату стійкості елемента. Причому проблема може виникнути навіть тоді, коли візуально швелер виглядає досить масивним.
Для відповідальних конструкцій тому спочатку визначають розрахункові навантаження та необхідні характеристики перерізу, а вже після цього обирають конкретний металопрокат.
Гнутий швелер виготовляється з листової сталі, тому товщина металу є одним із ключових параметрів. Зменшення товщини дає змогу знизити масу конструкції, але водночас впливає на її жорсткість і здатність протистояти локальним деформаціям.
Особливо уважно цей момент потрібно розглядати за великих розмірів стінки та полиць. Тонкий елемент може бути більш чутливим до місцевої втрати стійкості, вм’ятин і деформацій у місцях кріплення.
Тому принцип «чим легше, тим вигідніше» працює далеко не завжди. Економія на масі профілю може призвести до необхідності посилювати конструкцію або частіше встановлювати опори, що зрештою збільшить загальну витрату металу.
Гнутий швелер може чудово працювати в легких каркасах, проте для деяких завдань на перше місце виходить не міцність, а жорсткість конструкції.
Це особливо важливо для довгих елементів, які повинні зберігати задану геометрію під навантаженням. Навіть якщо напруження в металі залишаються допустимими, занадто великий прогин може зробити конструкцію непридатною до експлуатації.
Наприклад, для довгої балки важливі не лише характеристики міцності, а й здатність перерізу чинити опір згину. Тому під час вибору профілю необхідно порівнювати розрахункові характеристики конкретного швелера, а не орієнтуватися виключно на його масу або розміри.
Ще одне обмеження пов’язане з характером експлуатації. Якщо металевий елемент регулярно зазнає ударів, локальних навантажень або механічних впливів, тонкостінний гнутий профіль може виявитися менш практичним рішенням, ніж більш масивний профіль.
Ударне навантаження відрізняється від рівномірно розподіленого. Воно може створювати локальну деформацію навіть у ситуації, коли середнє розрахункове навантаження здається невеликим.
Тому гнуті швелери варто з обережністю використовувати в місцях, де можливі удари навантажувальної техніки, падіння важких предметів або постійний вплив обладнання.
Під час проєктування конструкції важливо враховувати не лише сам профіль, а й спосіб його з’єднання з іншими елементами.
Тонка стінка або полиця може обмежувати можливості встановлення болтів, кріпильних елементів і виконання зварних з’єднань. Якщо навантаження передається через невелику площу, у місці кріплення можуть виникати локальні напруження.
У результаті сам швелер може мати достатню розрахункову міцність, але з’єднання стане слабкою ділянкою конструкції.
Тому для відповідальних вузлів необхідно оцінювати всю систему загалом: профіль, кріплення, зварні шви, опорні майданчики та місця прикладання навантаження.
Для довгих стиснутих елементів існує ризик втрати стійкості. У цьому випадку руйнування може відбутися не тому, що метал досяг граничної міцності, а через зміну форми елемента.
Чим більша вільна довжина елемента і чим менша його жорсткість, тим важливішим стає цей фактор. Тому використання легкого гнутого швелера як довгої стійки або іншого стиснутого елемента потребує обов’язкової перевірки стійкості.
Особливу увагу приділяють елементам, які одночасно працюють на стиск і згин. Тут простого порівняння розмірів профілю недостатньо.
Відмовлятися від гнутого швелера лише через те, що він легший за гарячекатаний, не варто. У багатьох завданнях саме невелика маса стає його перевагою. Але існують ситуації, коли більш масивний профіль дає змогу отримати необхідну жорсткість і стійкість без ускладнення конструкції.
Альтернативою може стати гарячекатаний швелер, двотавр, профільна труба або інший вид металопрокату. Конкретний варіант залежить від того, яке навантаження повинен сприймати елемент і як він буде закріплений.
Головне — не обирати профіль за принципом «такий самий розмір уже використовували раніше». Навіть невелика зміна прольоту, навантаження або схеми обпирання здатна змінити вимоги до перерізу.
Перед придбанням та виготовленням конструкції варто визначити кілька основних параметрів:
Після цього можна порівняти розрахункові характеристики різних профілів і визначити, який варіант буде раціональним.
Для гнутих рівнополичкових швелерів ДСТУ 8278-83 містить не лише розміри, а й довідкові характеристики перерізу, зокрема момент інерції та момент опору. Саме такі параметри мають значення під час інженерного підбору профілю.

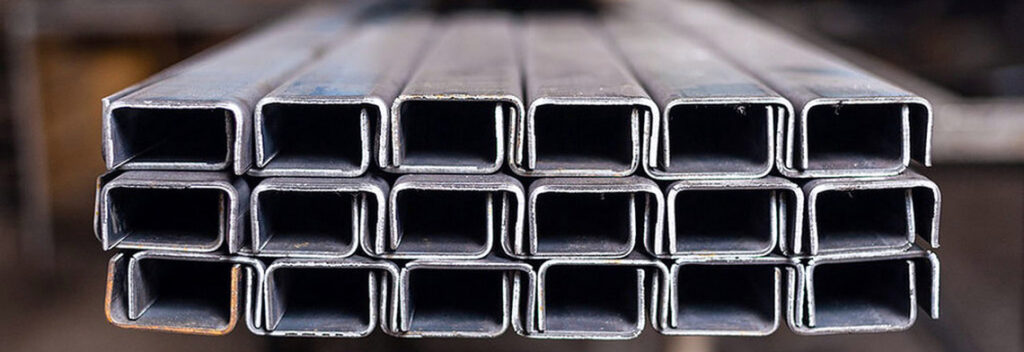

Гнутий швелер не можна вважати поганим або слабким матеріалом лише тому, що для деяких конструкцій він не підходить. Його переваги розкриваються там, де потрібне поєднання невеликої маси, зручної геометрії та достатньої міцності.
Проблеми починаються тоді, коли профіль використовують без урахування реальних умов роботи. Велике навантаження, значна довжина елемента, ударні впливи, підвищені вимоги до жорсткості або складні вузли кріплення можуть потребувати іншого рішення.
Тому перед тим як купити швелер, важливо визначити не лише необхідні розміри, а й призначення майбутньої конструкції. Правильно підібраний профіль дає змогу уникнути зайвої витрати металу, додаткових посилень і переробок. А якщо розрахунок показує, що гнутого швелера недостатньо, краще одразу обрати більш відповідний вид металопрокату.
