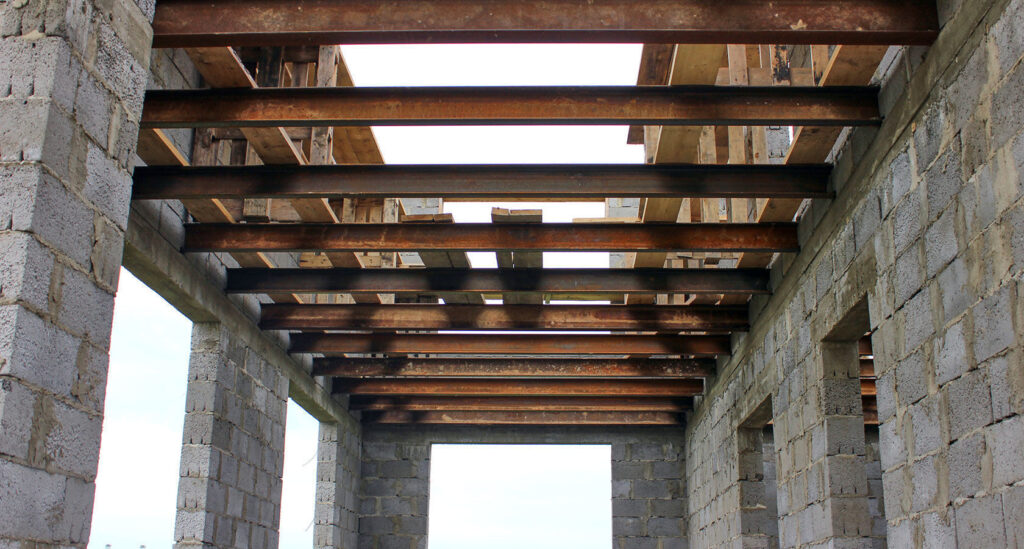

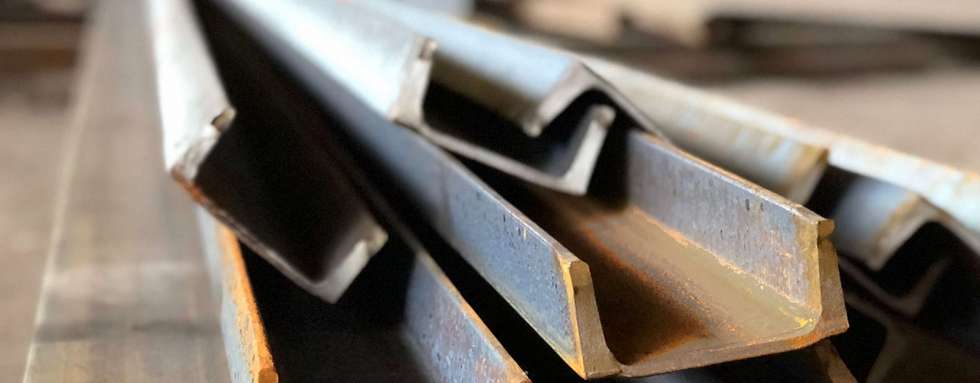

У новому перекритті важливі не лише розміри швелера, а й вузли, через які навантаження надходить на балку та передається в опори. Монтаж за схемою «покласти профіль на стіни й приварити настил» не визначає стійкості, роботи кріплень і придатності основи. Ці питання вирішують у проєкті до закупівлі металу.
Як передається навантаження
Покриття підлоги й експлуатаційне навантаження передаються через настил або плиту на балки, далі на стіни чи головні балки та до основи будівлі. Кожен перехід потребує перевірки. Важка перегородка між балками може змінити вимоги до настилу навіть за достатньої міцності швелерів.
Якщо бетон розташований поряд зі сталлю, це ще не означає спільної роботи залізобетонної плити й металевої балки. Для сталезалізобетонного рішення потрібні передбачені зв’язки та відповідний розрахунок. Без них характеристики об’єднаного перерізу використовувати не можна.
Опорний вузол
На опорі перевіряють передавання реакції, місцеву роботу стінки профілю, деталі кріплення й матеріал основи. Підкладна пластина може розподіляти тиск, але її розміри й товщину визначають розрахунком. Довжина обпирання не є однаковою для кладки, залізобетону та сталевої головної балки.
У кресленнях зазначають відмітки, орієнтацію профілю, кріплення й допустимі монтажні відхилення. Похила полиця потребує відповідного рішення з’єднання; випадкове встановлення болта на непаралельну поверхню не забезпечує правильного затягування.
Навіщо потрібні поперечні зв’язки
Відкритий переріз може зазнавати кручення та втрати стійкості під час згину. Система зв’язків обмежує переміщення відповідно до розрахункової схеми. Їхнє розташування, переріз і кріплення визначають проєктом, а не зручністю зварника.
Настил можна вважати закріпленням лише тоді, коли його з’єднання з балками та власна жорсткість це забезпечують. На стадії монтажу настилу ще може не бути, тому тимчасова схема потребує окремої уваги. Готова конструкція та незавершений каркас працюють неоднаково.
Що контролювати до влаштування підлоги
- Відповідність профілів і марок сталі відомості, стан поверхонь та відсутність непередбачених вирізів.
- Положення балок, фактичні опори й проєктні відстані між ними.
- Болтові та зварні з’єднання, поперечні зв’язки й кріплення настилу.
- Антикорозійний захист і можливість огляду прихованих деталей.
Технологію зварювання обирають з урахуванням марки й товщини металу. Розміри шва не призначають за принципом «що більше, то надійніше»: надмірне тепловкладення та деформації теж небажані. Контроль з’єднань виконують у передбаченому проєктом обсязі.
Експлуатація, вогонь і волога
Вимоги до прогину, вібрації та вогнестійкості залежать від призначення перекриття й прийнятої системи. Наявність сталі сама собою не означає достатньої вогнестійкості. Захисні матеріали мають відповідати проєкту та залишатися доступними для передбаченого обслуговування.
Для вологих приміщень передбачають захист металу та виключають постійне замочування опорних ділянок. Не слід приховувати неперевірений вузол під оздобленням. Після приймання зберігають виконавчу схему: вона знадобиться для встановлення обладнання, перенесення перегородок та будь-якої наступної зміни навантажень.
Матеріали за темою
- Швелер для підсилення старого перекриття: що перевірити до ремонту
- Несуча здатність швелера: міцність, прогин і стійкість
Вузол і стадія контролю
| Місце | Коли перевірити |
|---|---|
| Опорна частина | До остаточного закріплення та передавання всього проєктного навантаження. |
| З’єднання настилу | До влаштування шарів підлоги, які закриють кріплення від огляду. |
| Захисне покриття | Після операцій, здатних його пошкодити, та перед закриттям недоступних поверхонь. |
