Розміри гарячекатаного швелера: як обрати позицію сортаменту

Редакція SHVELLERAОновлено 10.10.2026
Розміри гарячекатаного швелера: як обрати позицію сортаменту

Розмір гарячекатаного швелера обирають із конкретного сортаменту за розрахунковими характеристиками та вузлами конструкції. Складська популярність номера свідчить про закупівлі продавця, але не про придатність профілю для вашого прольоту. Без статистики продажів не можна достовірно назвати універсальний «найзатребуваніший» розмір.

Як скласти короткий список

Спочатку визначте обмеження: доступну висоту, потрібні характеристики перерізу, орієнтацію, сталь і з’єднання. Потім порівняйте декілька відповідних позицій одного сортаменту. Наявність на складі та зручність розкрою оцінюють після технічного добору, а не замість нього.

Номери 10, 12, 14, 16, 18 і 20 можна побачити в каталогах швелерів, де позначення пов’язане з номінальною висотою в сантиметрах. Це перелік прикладів, а не рекомендації «для гаража», «для будинку» або «для великого прольоту». Для кожного номера потрібні серія й повний рядок характеристик.

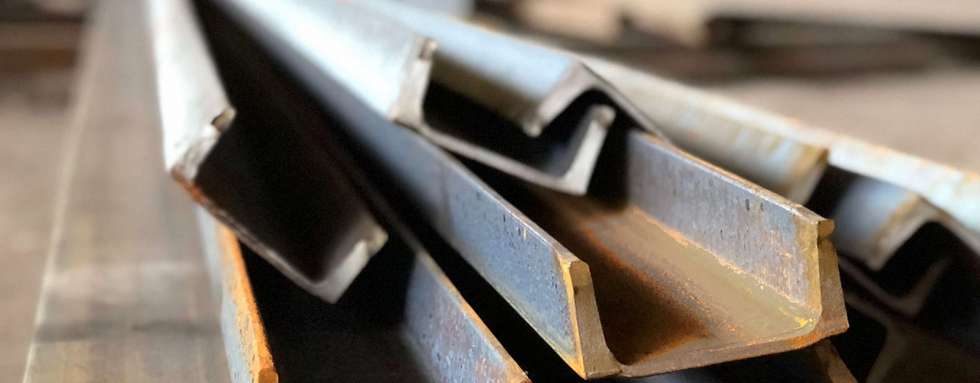

Полиці та серія впливають на з’єднання

У профілів із паралельними внутрішніми гранями та з ухилом відрізняються геометрія й умови розташування кріплень. Під час порівняння перевіряють не лише момент опору, а й доступність місця для болта, зварного шва, фасонки чи опорної деталі. Однакова висота не робить серії взаємозамінними.

Не змішуйте таблиці різних систем позначень. Позначення UPN або UPE не можна автоматично переводити в номер іншої серії лише за висотою. Для заміни зіставляють фактичні розміри, геометричні характеристики, марку сталі й потрібні допуски.

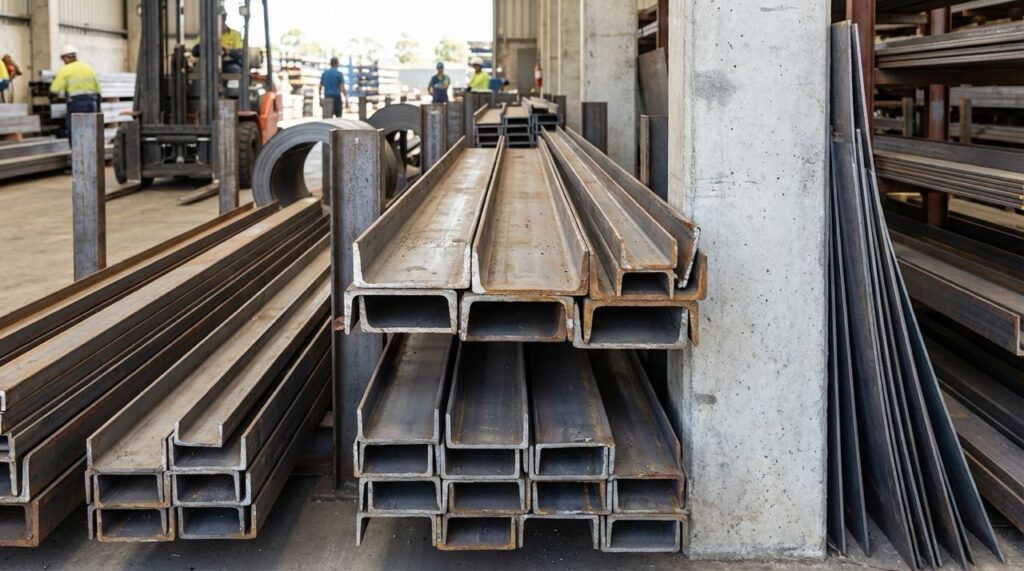

Наявність і розкрій

Запросіть реальні довжини наявної партії та можливість різання. Дві позиції з близькими характеристиками можуть дати різні витрати на залишки й перевезення. Проте зміну перерізу задля зручного хлиста погоджують із проєктувальником; зміна лише довжини заготовки не має змінювати розмірів готової деталі.

Популярний не означає відповідний

Тому популярність — це орієнтир для розуміння ринку, але не критерій інженерного вибору. Головним залишається відповідність характеристик конкретним умовам експлуатації.

Що зазначити в замовленні

Для кожної позиції запишіть повне позначення серії та номера, стандарт або каталог перерізу, марку сталі, довжину готової деталі й кількість. Окремими рядками перелічіть різання, отвори, покриття, документи та доставку. Якщо допускається заміна, зазначте, хто її погоджує: склад не має самостійно підміняти проєктну серію схожою за висотою.
